품 명

3DRO 3D Printer Drag Chain

( 자작 3D 프린터 부품 드래그 체인 )

의 뢰 인

3DRO

카 테 고 리

시제품

용 도

3D 프린터 제작에 필요한 부품

재 질

ABS / 백색

제작 소요시간

부품 별 상이

Nozzle 직경

0.4mm

Layer 적층두께

0.25mm

후 가 공

서포터 제거

특 이 사 항

3DRO만의 3D 프린터 제작을 위해 직접 설계, 모델링, 출력

3DRO에서 제작한 2번째 3D 프린터의 보수작업을 위해 직접 설계, 모델링 및 출력한 부품들입니다.

제목에는 전선 정리를 위한 Drag chain 만 기재하였지만

기어박스, 모터박스, 전원연결 브라켓 등

여러 부품들을 모두 직접 설계 및 제작하였습니다.

보드케이스는 Thingiverse 에서 받아서 출력하였습니다.

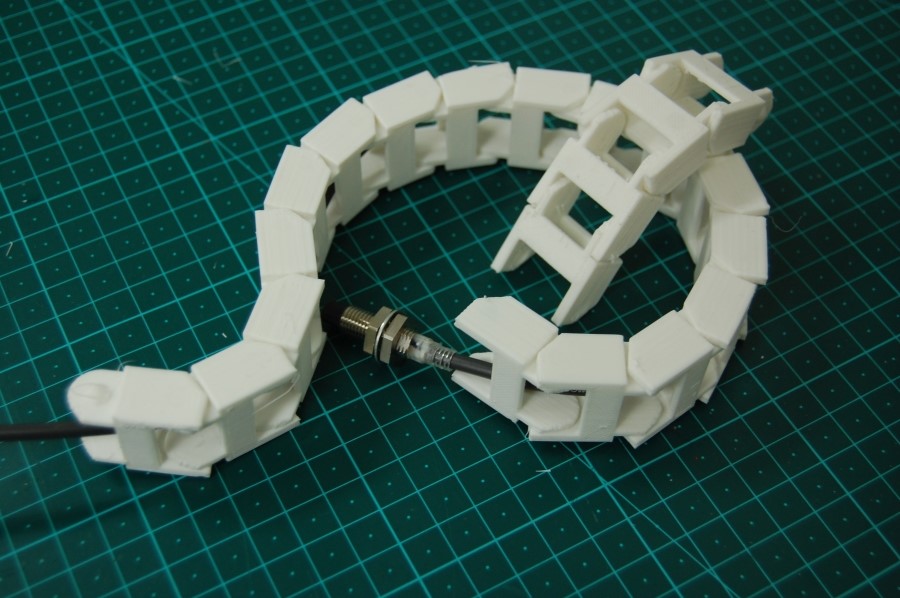

드래그 체인을 출력한 모습입니다.

익스트루더부에서 나오는 전선들이 익스트루더가 움직일 때 마음대로

움직여 사용상 불편함을 줄 수 있기때문에 확실한 드래그 체인을 체결시켰습니다.

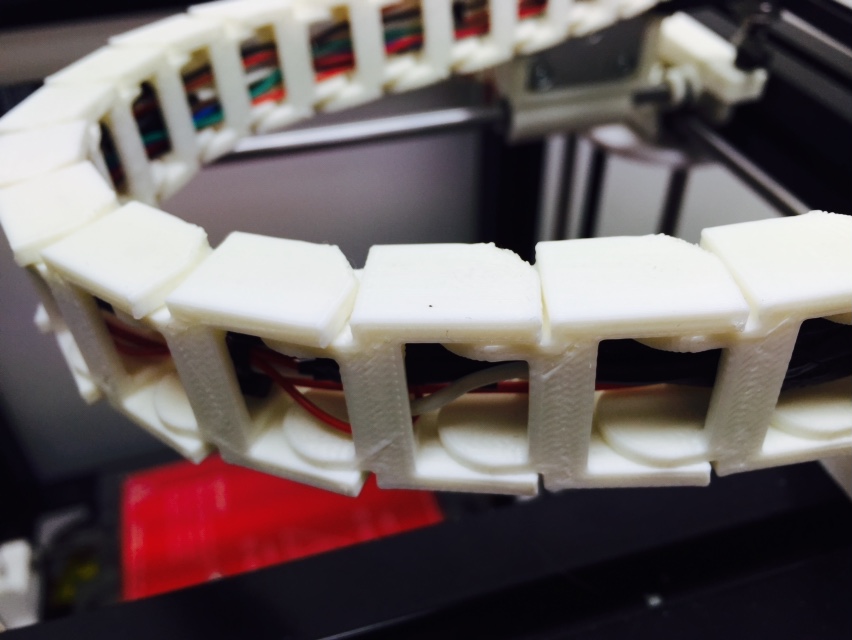

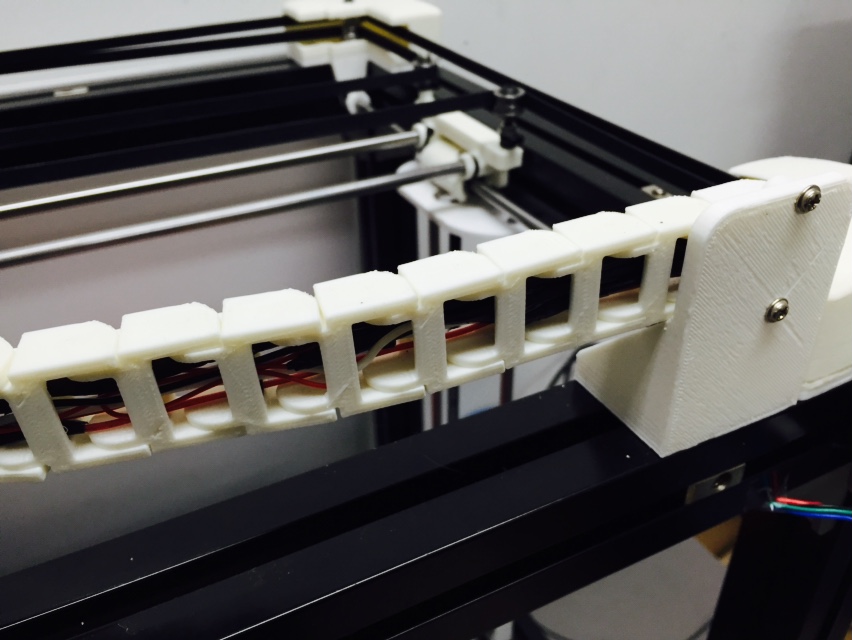

아래는 체결한 모습입니다.

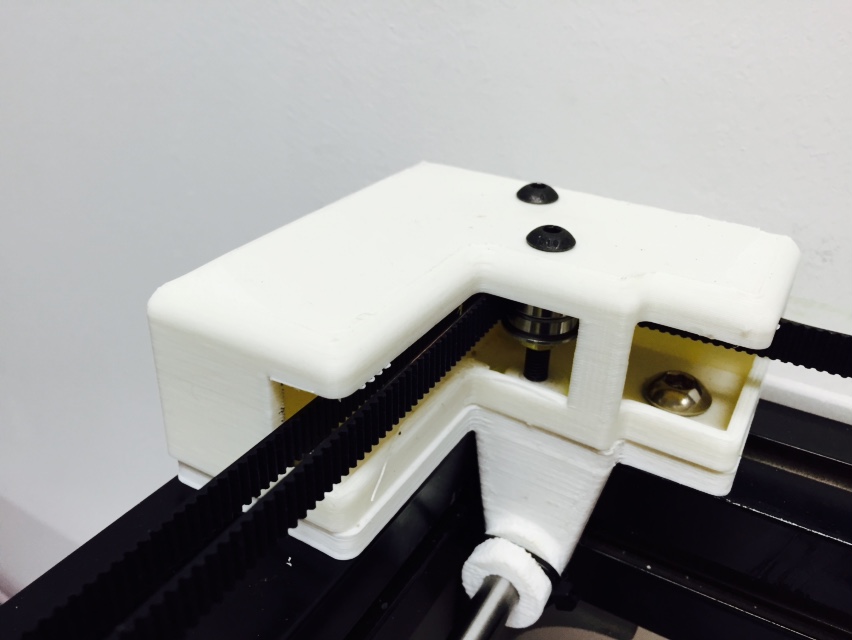

기어박스 입니다.

지금 보고계신 3D프린터의 구동 방식은 CORE-XY 방식입니다. 이 방식의 특성상 프린터 상단의 각 코너 부분이 밖으로

노출되어 베어링과 벨트에 위험할 수 있기 때문에 기어박스를 출력하여 보호하는 역할을 합니다.

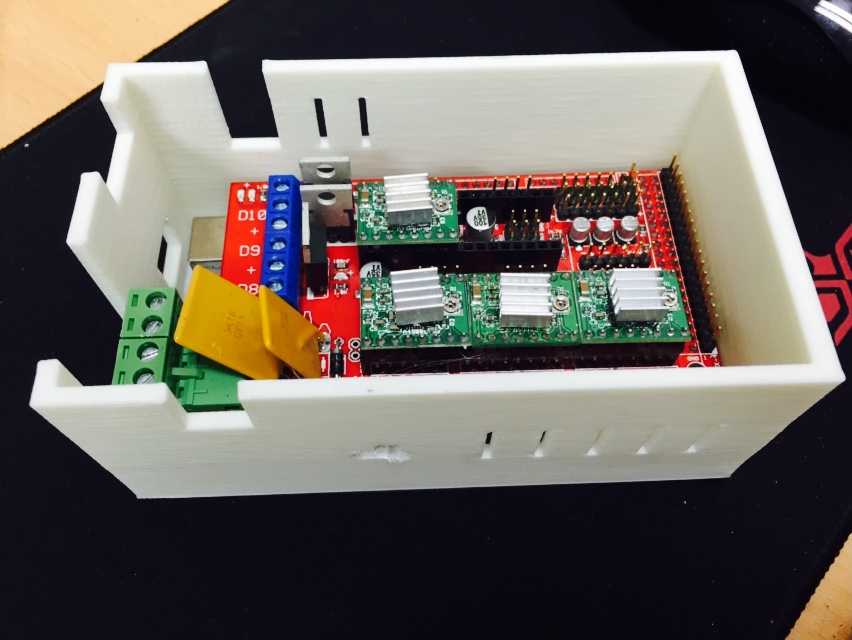

보드 케이스입니다

Thingiverse에서 유용한 모델링이 올라와 있길래 출력하여 보드를 넣어 놓았습니다.

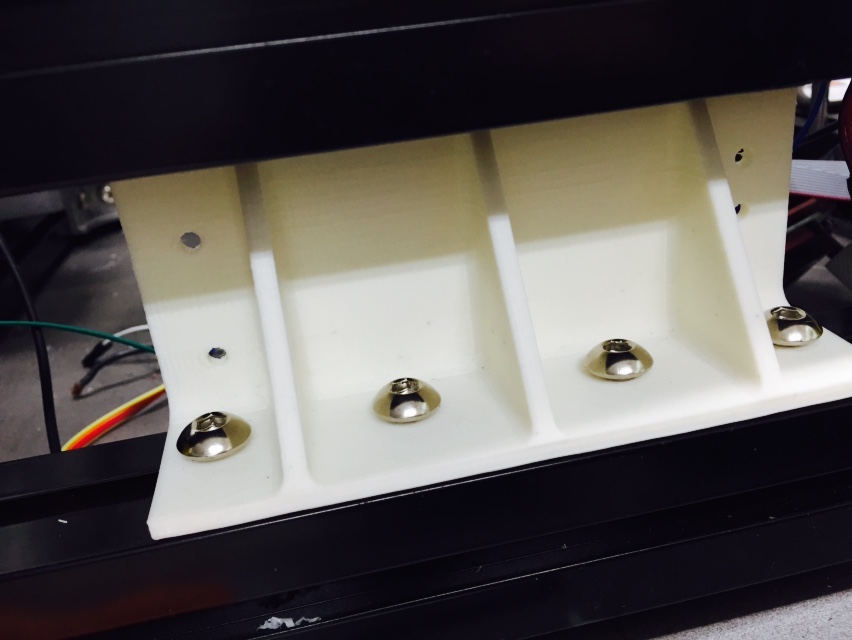

파워서플라이 고정부 입니다.

파워서플라이의 무게가 어느 정도 있기 때문에

단단하게 고정시키기 위해서 3개의 보강대를 설치한 모습입니다.

파위서플라이는 지금 보시는 부분의 반대편에 달리게 됩니다!
